CUTMETALL su especialista en recambios
para molinos de corte, granuladores y otras trituradoras

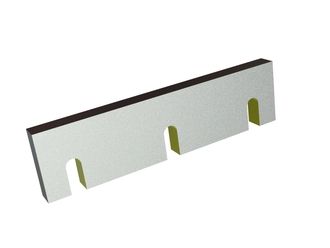

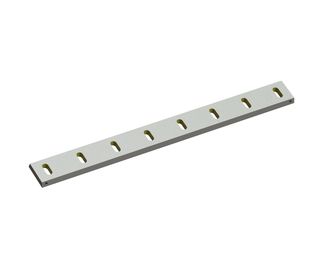

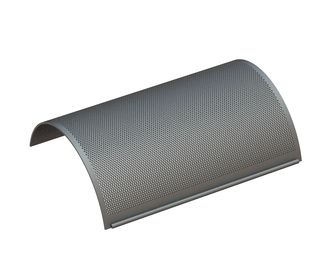

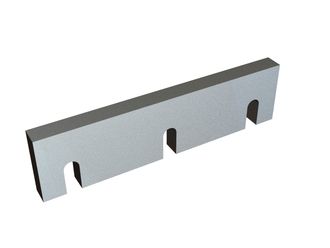

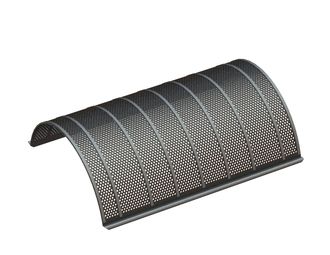

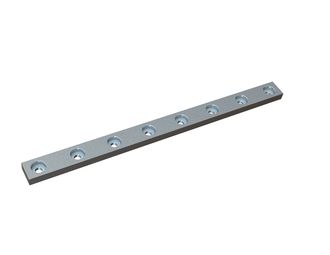

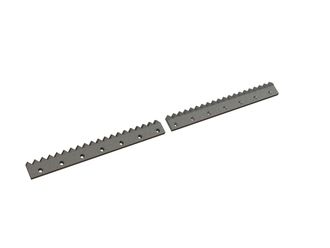

En esta sección encontrará nuestros repuestos y piezas de desgaste adecuados para diversas trituradoras y molinos de corte de Neue Herbold. Por ejemplo, puede obtener cuchillas de estator, cuchillas de rotor, barras de sujeción y cestas de criba, así como otras piezas de repuesto para las siguientes series de Neue Hebold:
Cuchillas de estator, cuchillas de rotor, barras de sujeción y cestas de criba.
-
Nueva trituradora monoeje Herbold HZR
-
Nuevas cuchillas de corte universales Herbold SM
-
Nuevos moldes de corte Herbold SMV
-
Nuevos moldes de corte Herbold LM
» Más información sobre el fabricante Neue Herbold a continuación.
Quién es Neue Herbold
NEUE HERBOLD Maschinen-u. Anlagenbau GmbH, con sede en Sinsheim-Reihen, fue fundada en 1995. La empresa ofrece una gama completa y personalizada de máquinas e instalaciones para triturar y procesar todo tipo de residuos plásticos procedentes de la producción, la transformación y la recogida de residuos plásticos. Incluye molinos de corte, molinos de tubos, molinos de perfiles, trituradoras, sistemas de trituración fina, sistemas de lavado, sistemas de calentamiento, secadoras, lavadoras de fricción, lavadoras intensivas y contenedores de separación. A ella se une una división especializada en ingeniería mecánica que fabrica máquinas para procesar materiales reciclables como chatarra de ordenadores, materiales aislantes, bloques de hormigón celular y residuos de madera. Entre ellas se incluyen molinos de martillos, cizallas de guillotina, trituradoras de tornillo y abridores de balas.
A una planificación precisa y rentable le sigue una producción de alta tecnología. Constantemente acompañada de la garantía de calidad, el resultado es un producto que cumple los requisitos más exigentes de la tecnología de trituración.
En el emplazamiento de la empresa en Sinsheim-Reihen, NEUE HERBOLD emplea a unas 70 personas que trabajan en las áreas de desarrollo, ingeniería, producción, administración y ventas.
NUEVA HERBOLD.
Máquinas de NEUE HERBOLD para todo el proceso de reciclaje
Trituración desde grande a pequeño y hasta lo más fino:
Pre-trituración - post-trituración - trituración fina
El primer paso en el proceso de reciclaje: pretrituración
La base del reciclaje es el uso de materiales sin mezclar. Conseguir los tamaños de partícula deseados durante la trituración previa requiere un proceso de varias etapas y diferentes métodos de trituración gruesa. En el proceso de trituración previa se utilizan diversas trituradoras, machacadoras y cizallas para convertir los residuos en material de reciclaje. Las máquinas y sistemas de trituración de NEUE HERBOLD convierten los materiales residuales en materiales reciclables mediante una trituración adecuada.
Las trituradoras/trituradoras de NEUE HERBOLD Maschinen- und Anlagenbau GmbH se utilizan en una amplia gama de aplicaciones. Los trituradores de un eje y los trituradores de dos ejes o los trituradores de varios ejes procesan materiales de gran tamaño para su trituración, como balas, balas comprimidas, bidones de plástico e IBC. Las trituradoras de un solo eje suelen utilizarse específicamente para la trituración previa de grandes cantidades de materiales voluminosos, así como para la trituración previa de grumos sólidos y grumos de arranque, que luego se reducen a los tamaños finales deseados en pasos posteriores.Las trituradoras de tubos son adecuadas para la trituración previa de tubos de plástico de paredes gruesas y resistentes a los impactos. Las trituradoras especiales de poliestireno o los molinos de martillos se utilizan para procesar poliestireno y materiales aislantes. Las trituradoras de tornillo pretrituran fácilmente palés, trozos de arranque, grandes bobinas de cable, placas aislantes, hormigón celular y ladrillos silicocalcáreos, así como otros residuos y materiales voluminosos.
La trituradora también tritura balas, botellas o residuos domésticos de plástico y los prepara de forma óptima para su trituración posterior. También se utilizan cizallas de guillotina para partir el material a triturar, por ejemplo, cuerdas de pescar y balas de caucho.
NEUE HERBOLD ofrece soluciones y sistemas, máquinas e instalaciones para un reciclado de plásticos moderno y eficaz.
NEUE HERBOLD – trituradoras de un eje de la serie HZR
Estas máquinas están equipadas con un eje rotor de marcha lenta. Un empujador controlado hidráulicamente transporta el material de alimentación a la zona de corte del rotor; cuando el empujador alcanza su posición final, vuelve automáticamente a su posición inicial. Un potente accionamiento con embrague hidráulico incorporado garantiza una elevada fuerza de tracción.
NUEVAS trituradoras HERBOLD – de la serie ZRM
Estas trituradoras están equipadas con ejes de fricción de marcha lenta, que se accionan eléctrica o hidráulicamente. Los ejes de trituración se entrelazan y garantizan así un proceso de trituración rápido. Para una alimentación óptima del producto, la trituradora puede equiparse con un ariete hidráulico de presión.
NUEVA TRITURADORA DE POLIESTIRENO HERBOLD
Estos trituradores se utilizan para triturar espumas EPS y PUR. Para preservar la estructura celular del material a triturar, a diferencia de los molinos de corte para triturar plástico, no se utiliza un rotor con cuchillas acopladas, sino un rotor en forma de cruz sin cuchillas. La granulometría viene determinada por la modificación de la distancia entre peines y la perforación de criba seleccionada.
NUEVA HERBOLD – trituradoras de tornillo de la serie SB
Las trituradoras de tornillo SB se utilizan tanto como etapa previa a la trituración de materiales voluminosos como palets de madera, tambores de cables, placas aislantes, bloques de hormigón celular, ladrillos silicocalcáreos, como para la rotura y dosificación de balas de residuos compactados.
NUEVA trituradora de tubos HERBOLD tipo HZR 1300/x:
Está especialmente diseñado para la pretrituración eficaz de tubos de paredes gruesas, resistentes a los golpes, de gran diámetro (máx. 1200 mm) y grumos de arranque. Por regla general, después de la HZR se instala un molino de corte que reduce el material a un triturado de flujo libre.NUEVA HERBOLD – cizalla de guillotina
Las cizallas de guillotina se utilizan para el pretriturado de: balas de fibras multifilamento, balas de fardos pequeños, películas pegadas, terrones grandes, balas de caucho, etc. Tienen una construcción de bastidor soldado resistente a la torsión. La cuchilla de división montada en un sólido soporte de doble cara se mueve contra un estator mediante dos cilindros hidráulicos sobredimensionados.
Fase dos en el procesamiento de materiales de reciclaje: trituración secundaria mediante molinos de corte y molinos de martillos
Los distintos molinos de corte procesan, entre otros, láminas, perfiles largos y terrones sólidos. El material se transporta a través de tolvas hasta las cuchillas del rotor que giran sobre el mismo. Las cuchillas del estator están instaladas en la cámara de molienda como contracuchillas. La interacción entre las cuchillas del rotor y las cuchillas del estator muele el material alimentado hasta que el granulado ha alcanzado el tamaño final deseado y puede caer a través de la criba instalada en la cámara de molienda.
Una gran ventaja de los granuladores NEUE HERBOLD es el fácil acceso a la cámara de molienda: tanto para la limpieza como para el cambio de material o de herramientas. Esto reduce los tiempos de parada.
NEUE HERBOLD fabrica todas las máquinas exclusivamente a partir de construcciones de acero macizo de alta resistencia.
Doble corte helicoidal – Öciente y preciso
El corte helicoidal doble garantiza una separación de corte uniforme en toda la anchura de trabajo. De este modo, los molinos de corte alcanzan altos rendimientos con una baja generación de ruido. Al mismo tiempo, ahorran energía. Además, se reduce la carga térmica sobre el material.
Calibrador de cuchillas
El calibre de ajuste de cuchillas suministrado permite preajustar con precisión las cuchillas fuera de los moldes de corte. Los empleados del cliente no tienen que ajustar laboriosamente la distancia de corte exacta de las cuchillas en la máquina, sino que pueden hacerlo con el calibre de ajuste en buenas condiciones de trabajo fuera de la máquina. El resultado es una mayor seguridad laboral en el mantenimiento de las cuchillas de corte. Además, el ajuste fino y preciso de la separación de corte garantiza la eficiencia y el rendimiento de las moldureras de corte.
Variantes de rotor
No todos los rotores son ideales para todas las tareas. Se utilizan diferentes diseños de rotor con el fin de cumplir con los diversos requisitos de material para la trituración secundaria. Los diferentes diseños permiten procesar plásticos blandos, duros y resistentes a los impactos.
Moldes de tubo
En los moldes de tubos, los tubos, en su mayoría de paredes gruesas, se introducen en la pala del rotor con ayuda de un punzón. Las grúas de carga desplazan horizontalmente los tubos largos y pesados hasta el canal de alimentación. Los tubos cortos y los residuos de la producción de plástico pueden introducirse manualmente. Además de los moldes para tubos „clásicos“ ya descritos, NEUE HERBOLD también ofrece las series LM y SM de tolvas basculantes para la trituración de tubos, con las que los tubos se cargan y alimentan a la unidad de trituración utilizando el principio de la gravedad.
NUEVOS molinos de corte / granuladores HERBOLD de la serie SX
Estos molinos de corte de alto rendimiento están equipados con una geometría de corte de doble filo. Las cuchillas giratorias inclinadas trabajan contra cuchillas estator igualmente inclinadas en la carcasa del molde. Las cuchillas del rotor y del estator se ajustan fuera de la máquina en un calibre, y el eje del rotor está montado por separado de la cámara de molienda sobre un cojinete externo.
NUEVOS molinos de corte / granuladores HERBOLD de la serie SMV
Este tipo de tambor de corte es apto para uso universal. Se adapta a los requisitos versátiles de las operaciones de reciclaje modernas.
NUEVOS molinos de corte / granuladores HERBOLD de la serie SMEste tipo de tambor de corte es apto para el uso universal.
Estos molinos de corte están equipados con una geometría de corte helicoidal doble. Las cuchillas giratorias inclinadas trabajan contra cuchillas estator igualmente inclinadas en la carcasa del molde. Las cuchillas del rotor y del estator se ajustan fuera de la máquina en un calibre.
NUEVOS moldes de corte HERBOLD de la serie LM
Estas moldureras de corte también se caracterizan por la geometría de doble corte. En la carcasa del molde, las cuchillas del rotor y las cuchillas opuestas del estator están dispuestas en ángulo entre sí. El funcionamiento de este corte helicoidal doble garantiza una separación de corte precisa en toda la anchura de trabajo. Además de una menor generación de ruido, se reduce la carga térmica sobre el material alimentado. Además, los molinos de corte de la serie LM son extremadamente resistentes.
NUEVOS moldes de martillos HERBOLD – de la serie HM
Estos moldes de martillo son adecuados para una amplia gama de aplicaciones. Equipando el eje del rotor y la carcasa de la máquina con diferentes tipos de herramientas, se pueden realizar, entre otras, las siguientes aplicaciones: Trituración de residuos de madera, plásticos resistentes a impactos, residuos electrónicos y residuos de abonos minerales.
Sistemas móviles de trituración y reciclaje
NEUE HERBOLD ofrece sistemas totalmente móviles que se adaptan a los respectivos objetivos del proceso (trituración, lavado, tamizado, separación y secado), entre los que se incluyen los sistemas móviles de trituración y reciclaje.
Los componentes individuales necesarios se combinan entre sí; el tamaño y el diseño del sistema se determinan de tal manera que la movilidad del sistema, incluida su colocación en un contenedor o en un camión, es posible sin restricciones.
Al final: trituración fina
Además de la trituración previa y posterior, la molienda fina se utiliza para obtener los gránulos deseados. Para ello se utilizan los granuladores finos de la serie ZM de HERBOLD. Los granuladores de disco de impacto especialmente diseñados para ellos permiten la molienda fina o la pulverización de plásticos de dureza media, quebradizos hasta resistentes al impacto (p. ej. PE, PVC, PC).
Para una molienda fina óptima del material a moler, el tamaño de las partículas del material a procesar no debe superar, a ser posible, los 6 a 8 mm. Los materiales de partida pueden ser, entre otros, remolido de residuos de perfiles de ventanas triturados o residuos de tuberías. El material triturado se alimenta preferentemente desde un silo al dispositivo de dosificación a través de una ayuda de descarga, el contenedor de almacenamiento. Los detectores de llenado o vaciado de la tolva controlan automáticamente la alimentación. El triturado se alimenta al molino de discos de impacto NEUE HERBOLD a través de un dispositivo dosificador controlable en función de la carga.El material a pulverizar se introduce en el molino fino de alto rendimiento en forma de granulado. A continuación, el polvo se transporta neumáticamente. A continuación, el polvo de plástico puede clasificarse mediante un tamizado posterior. Antes del proceso de molienda se instalan separadores inductivos de metales para separar cuerpos extraños metálicos o magnéticos. Se ofrecen sistemas clasificadores para la eliminación de aluminio y otros cuerpos extraños no magnéticos.
Las fuerzas centrífugas en el anillo centrífugo aceleran el granulado y lo impulsan a través de los discos de molienda. Los granuladores de finos y los granuladores de discos de impacto NEUE HERBOLD trabajan sin tamizado. El grano sobredimensionado determinado durante el cribado se devuelve al molino de discos de impacto para seguir moliendo hasta alcanzar la granulometría final deseada. Los NUEVOS molinos de discos de impacto HERBOLD son de fácil acceso y mantenimiento. Como opción, disponen de un control de temperatura que puede reducir las temperaturas durante la trituración con ayuda de agua nebulizada. La humedad suministrada escapa a través del aire de escape.Las principales ventajas de los molinos NEUE HERBOLD son su alta eficiencia gracias al elevado rendimiento de paso, la baja carga térmica del material a triturar y la larga vida útil de las herramientas. Otra ventaja es el cambio y reajuste rápido y sencillo de las herramientas.
Las cabinas de protección acústica adecuadas forman parte de la oferta y la planificación del proyecto.
Las nuevas moldureras de corte HERBOLD están certificadas según las normas de seguridad CE.
NUEVOS molinos de molienda fina HERBOLD / molinos de discos de impacto de la serie ZM
Estos molinos de molienda fina están especialmente diseñados para la molienda fina (pulverización) de plásticos de dureza media, quebradizos hasta resistentes al impacto. El material a pulverizar se presenta en forma de granulado. Dependiendo del tamaño, el granulado a pulverizar puede tener una granulometría máxima de 6-8 mm. Dependiendo de la tarea a realizar, la conexión posterior de una tamizadora puede integrarse fácilmente con el desbaste del granulado.
Productos CUTMETALL para nuevas trituradoras y molinos de corte Herbold
Para su nueva máquina Herbold le ofrecemos piezas de recambio de CUTMETALL optimizadas para el proceso, entre ellas cuchillas de rotor, cuchillas de impacto, cuchillas de estator, cestas de criba y otras piezas de desgaste - ajustadas con precisión y adaptadas al respectivo proceso de trituración.
¿Tiene alguna pregunta sobre nuestros productos para su sistema Neue Herbold?
¿Su modelo Neue Herbold o la pieza de repuesto deseada no estaban incluidos? Le interesa saber si es posible prolongar la vida útil y la durabilidad de sus máquinas Neue Herbold y cómo hacerlo? Hable con nosotros. Estaremos encantados de asesorarle y ayudarle a encontrar el producto óptimo para su aplicación.
¡Su equipo CUTMETALL!
Sus ventajas con primeras piezas de CUTMETALL
Productos CUTMETALL: ¡Más que un simple recambio! ¡Puesta a punto para sus máquinas!
Nuestras piezas de recambio y de desgaste no son piezas originales de los fabricantes de las máquinas, sino marcas propias de CUTMETALL optimizadas para el proceso: Ajuste perfecto. Duradero. Económico.
